智能化网络能源管理平台解决方案


智能化网络能源管理平台解决方案

        一、系统概要
    本系统目标将大能耗企业的用电管理水平提升到一个新的高度,通过管理系统协助企业形成三级计量管理网络,充分运用计量数据,通过信息化、自动化、网络化的管理手段从根本上提高企业的能源管理效率,从而大大降低人工成本。本系统由QTouch组态软件/QTouch-web远程软件、电能表、水表、气表、SmartDAQ数据采集器以及其它相关支撑设备与软件共同组成。




   监控系统中需要监测的电表、气表、水表、热表等分布广,数量多,因此smartDAQ的作用就是将一个小区域内(如一层楼、一个车间等)的表计通过RS485总线网络完成本地采集和处理,通过工业以太网接口与QTouch工作站联网,如果监测的区域面积很大,就需要用到多个smartDAQ采集器。
    QTouch工作站通过工业以太网接口,收集smartDAQ的数据,并可以下达控制指令,一个系统可以用到一个或多个工作站,用于分布管理一个独立区域内的监控数据(如一栋楼、一个分厂等)。QTouch提供webserver功能,QTouch工作站可以通过局域网、internet网络、3G网络将本地数据送至ERP系统。

三、系统功能

3.1能耗数据采集

      通过RS485总线方式建立数据采集器和计量装置的连接,并支持符合各相关行业智能仪表标准的各种有线或无线物理接口。对于电能表,参照行业标准DL/T 645-1997《多功能电表通信规约》执行。对于水表、燃气表和热(冷)量表,参照行业标准CJ/T 188-2004《户用计量仪表数据传输技术条件》执行。能耗数据的采集频率为到200ms每次,数据采集频率可根据具体需要灵活设置。

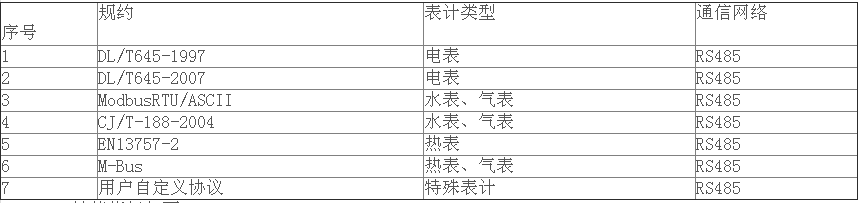

smartDAQ良好支持的通信规约如下:


SmartDAQ性能指标如下:


3.2数据辨识、过滤
   采集数据合法性及完备性检验,自动辨识并报警,记录异常数据,提供多种自动和手动的数据修补方法,并确保原始数据的不可修改性。

  • 负数表码。

  • 计量器具倒走。

  • 单向表反向计量。

  • 瞬时量超阀值。

  • 计量器具事件报警,把相应的计量器具事件代码,转换成可阅读报警信息。

  • 通信报警处理,把相应的错误代码,转换成可以阅读报警信息。

  • 系统具有原始表码(底码)校正功能,校正数据另外保存,系统所有与此相关的分析数据、报表数据以校正数据进行重新计算。

  • 对于漏抄或错抄的原始数据,提供直线插值修补,曲线平移修补等方法。

  • 对于非冻结抄表返回的表码数据,按照一定的滑差精度,把时标规整到整点。

  • 3.3数据计算
  • 自动计算各类电量的最小间隔,小时,日,月,季,年电量。

  • 根据要求,分时段,分线路、分班组准确快速统计计费、考核、出线等各类电量信息。

  • 按日、月或任意时间段准确快速统计计算线损指标,包括线损、母线平衡、变损以及主备表误差等,并可进行多种方式的比较,可以绘制各类平衡情况的动态变化曲线。

  • 支持阀值的设置,并根据计算结果自动告警,极大地提高了用电分析和用电监察的水平。

  • 正确处理换表、满度归零、换互感器、旁路替代操作对电量统计的影响,计算时补充各种异常电量。

  • 支持原始采集数据,经授权修补/追补数据等参与计算。

  • 支持定时/事件触发的自动计算或随时手动计算。
    3.4系统管理

  • 系统使用前,首先进行系统登录;登录时需要输入用户名及用户口令。

  • 用户按照职责分类分别授予不同的权限,每个用户根据所授予的权限分别使用不同的功能模块。

  • 系统自动记录用户各项操作,为系统审计管理提供依据。

  • 数据备份与恢复,将历史数据进行备份与恢复,保证数据安全。

  • 数据稀疏:不同计量点的不同数据可以设置不同的数据存储周期,以更加合理的储存数据。

  • 系统配置:完成系统运行参数、数据字典等信息管理与维护,包括计量器具类型、计量器具属性、电压等级、PT、CT、通道类型等。

  • 3.5系统管理
  • 用户可灵活定制和生成各种格式报表。具有灵活的报表处理功能, 可进行表格内的各种数学运算可在线设置和修改。

  • 实现各种报表的在线修改。报表的操作界面简单、实用、方便,既适合有对电脑操作比较熟练的用户,也适合不十分熟悉电脑的用户。

  • 自定义报表功能:系统可以采用用户自定义报表方式。

  • 报表格式完全兼容 Excel,并可输出为Excel文件

  • 用户可以选择任意的打印机和打印纸张的大小、方向,选择打印的页、打印的份数,并可随意调整版面的有关参数,如字段的宽度、纸张边距;打印之前可以预览。

  • 用户对报表所做的改动能够保存,以后需要使用时可以直接调出。

  • 用户可灵活定制和生成各种格式报表。具有灵活的报表处理功能, 可进行表格内的各种数学运算, 运算公式(包括SQL语句)可在线设置和修改。
